驻极体传声器相位一致性测试

驻极体传声器的一致性控制要求膜片在圆心支撑环上各向受力均匀，各零件之间的一致性较强。确定膜片大小和材质，统一膜片与背极板之间的距离和空腔的容积，然后通过谐振频率测试，调整膜片的张力一致性，控制驻极体传声器的一致性。用电容表测量驻极体传声器样机的电容（测试结果见表1），驻极体传声器电容差值不超过0.30pF，谐振频率集中在17～18kHz。

表1驻极体传声器样机电容值和谐振频率

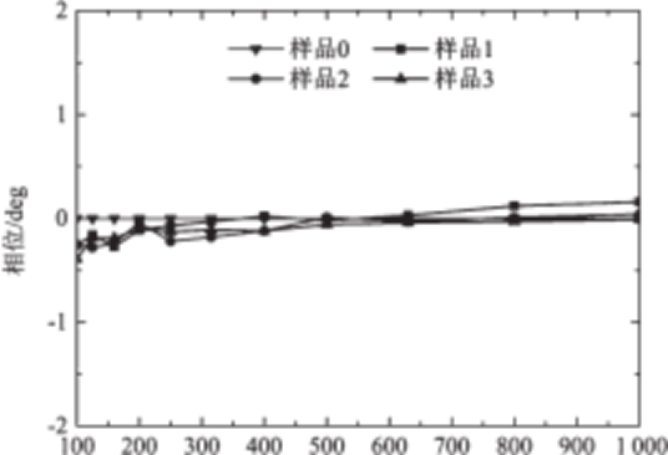

驻极体传声器之间的相位一致性测试系统由杭州爱华音频分析仪、分析软件、声学耦合腔组成。选取一组驻极体传声器中的一支为参考驻极体传声器，与被测驻极体传声器同时插入耦合腔进行测试，可以得出定位驻极体传声器之间的相位差。样机相位一致性测量结果如图1所示，可以看出，在100～1000Hz的频率范围内，被测样品的相位一致性保持在±1°以内。

频率/Hz

图1驻极体传声器样机相位一致性。
根据研究测试驻极体传声器的相位一致性，测量结果与设计一致，能够满足声学测量设备的要求。
